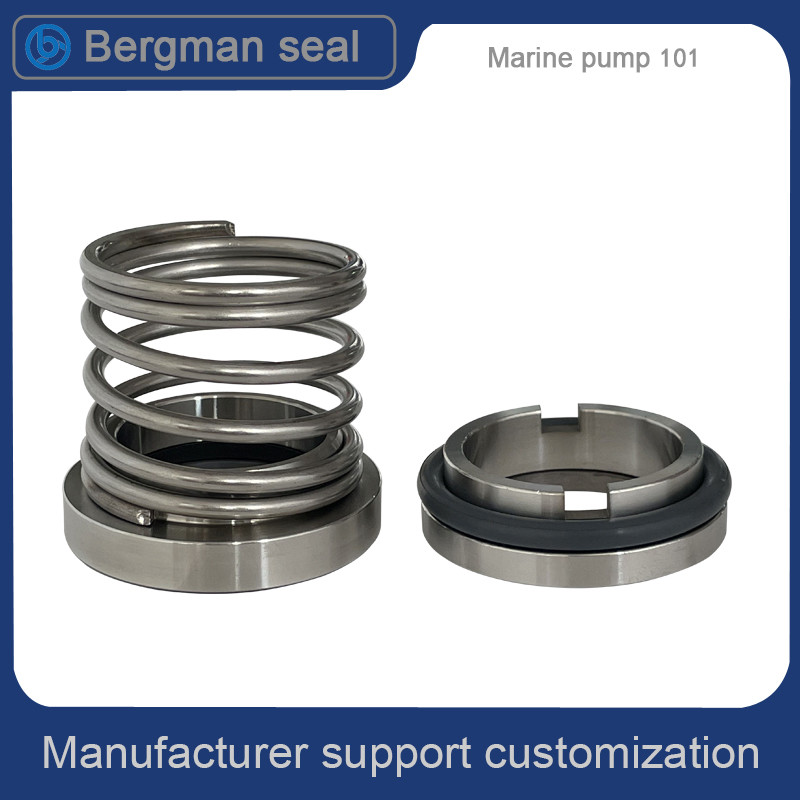

101 pièces 50mm à hautes températures en métal du joint mécanique SS304 de 40mm
Lieu d'origine | Guangzhou, Chine |
---|---|
Nom de marque | Bogeman |
Certification | ISO SGS |
Numéro de modèle | 101 |
Quantité de commande min | 1/pcs |
Prix | US $ 13.8-38.8/PCS |
Détails d'emballage | Carton |
Délai de livraison | 2 jours |
Conditions de paiement | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement | 1000/month |
Contactez-moi pour des aperçus gratuits et des bons.
whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xModèle | 101 | speciflcation | Trou 30-50mm d'axe |
---|---|---|---|
Matériel | COMITÉ TECHNIQUE NBR DE SIC | Utilisation | non équilibré |
traemark | Bergman | Origine | Guangzhou, Chine |
Surligner | joint mécanique à hautes températures de 50mm,Joint SS304 mécanique à hautes températures,Joint SS304 mécanique à haute pression |
101 pièces 50mm à hautes températures en métal du joint mécanique SS304 de 40mm
Phoque mécanique Marine Pump Seal 101-30 joint mécanique de 35 40 50mm
Données de base.
Modèle NON.
Le métal beugle le joint
Joint divers de pompe
Joint 101
Joint de pompe de Grundfos
Joint en caoutchouc de soufflet
Che Pump Seal
Joint mécanique
Joint de pompe de Flygt
Joint de pompe
Pompe industrielle
Joint de pompe à huile
Joint de pompe d'ABS
Joint de Blackmer
Joint de pompe de nourriture
TC/TC//NBR
Joint de pompe de Lowara
Joint circulaire
Joint de pompe à huile
SS304/316
Joint des véhicules à moteur de pompe
Joint squelettique
Spécifications
30mm et 50mm
Origine
La Chine
Code de HS
84842000
Caractéristiques de base
Structure : Extrémité simple |
Pression : Joints mécaniques de pression moyenne |
Vitesse : Joint mécanique de vitesse générale |
La température : Joint mécanique à hautes températures |
Représentation : Usage |
Norme : DIN24960, ISO3069, GB6556-94 |
Modèle NON : Type 101 |
Équilibre : Déséquilibré |
Spécifications : Diamètre intérieur : 30 millimètres à 50 millimètres |
Description détaillée de produit
Type joint mécanique de FOID pour des pompes d'eau propre, des pompes de circulation et des pompes à vide
Caractéristiques structurelles : l'extrémité simple, direction déséquilibrée et fixe de rotation, a touché la transmission de ressort hélicoïdal. Ce composant fait devoir un ressort hélicoïdal touché ainsi à vous prêter l'attention à la direction tournante d'axe.
Normes industrielles : DIN24960, ISO3069, GB6556-94
Portées d'application : très utilisé dans beaucoup de types des pompes chimiques et de pompes d'eau propre.
Paramètres d'opération
Pression : 0,8 MPA ou moins |
La température : - 20 | ºC 220 |
Vitesse linéaire : 15 m/s ou moins |
Matériaux : |
Anneau rotatoire : Carbone/SiC/TC |
Anneau stationnaire : SiC/TC |
Élastomères : NBR/EPDM//Aflas/PTFE/FFKM |
Ressorts : SS304/SS316 |
Pièces en métal : 410S/SS304/SS316/SS316L |
Médias : acide faible, alcalis faibles, eau et dissolvants.
101 paramètres de base peuvent se rapporter à GB103
Taille |
d |
d1 |
D1 |
D2 |
L |
L1 |
L2 |
L3 |
103-16 |
16 |
33 |
25,5 |
33 |
56 |
40 |
12 |
12 |
103-18 |
18 |
35 |
28,5 |
36 |
60 |
44 |
12 |
16 |
103-20 |
20 |
37 |
30,5 |
40 |
63 |
44 |
14 |
16 |
103-22 |
22 |
39 |
32,5 |
42 |
67 |
48 |
14 |
20 |
103-25 |
25 |
42 |
35,5 |
45 |
67 |
48 |
14 |
20 |
103-28 |
28 |
45 |
38,5 |
48 |
69 |
50 |
14 |
22 |
103-30 |
30 |
52 |
40,5 |
50 |
75 |
56 |
14 |
22 |
103-35 |
35 |
57 |
45,5 |
55 |
79 |
60 |
14 |
26 |
103-40 |
40 |
62 |
50,5 |
60 |
83 |
64 |
14 |
30 |
103-45 |
45 |
67 |
55,5 |
65 |
90 |
71 |
14 |
36 |
103-50 |
50 |
72 |
60,5 |
70 |
94 |
75 |
14 |
40 |
103-55 |
55 |
77 |
65,5 |
75 |
96 |
77 |
14 |
42 |
103-60 |
60 |
82 |
70,5 |
80 |
96 |
77 |
14 |
42 |
103-65 |
65 |
92 |
80,5 |
90 |
111 |
89 |
17 |
50 |
103-70 |
70 |
97 |
85,5 |
97 |
116 |
91 |
19 |
52 |
103-75 |
75 |
102 |
90,5 |
102 |
116 |
91 |
19 |
52 |
103-80 |
80 |
107 |
95,5 |
107 |
123 |
98 |
19 |
59 |
103-85 |
85 |
112 |
100,5 |
112 |
125 |
100 |
19 |
59 |
103-90 |
90 |
117 |
105,5 |
117 |
126 |
101 |
19 |
60 |
103-95 |
95 |
122 |
110,5 |
122 |
126 |
101 |
19 |
60 |
103-100 |
100 |
127 |
115,5 |
127 |
126 |
101 |
19 |
60 |
103-110 |
110 |
141 |
130,5 |
142 |
153 |
126 |
21 |
80 |
103-120 |
120 |
151 |
140,5 |
152 |
153 |
126 |
21 |
80
|
Nous sommes un fabricant. Tous les joints ont pour entasser en vrac inventaire et peuvent être embarqués à vous rapidement. Nous promettons de vous embarquer en petite quantité d'ici 3 jours. La technologie de pointe, excellence, remplacent original
1. Différents modèles des joints de mechanicals pour une grande variété de pompes de Grundfos®, parmi elles : CR (N), NOTA:, NK, CLM, LP, TP, etc. disponible dans des combinaisons diverses des matériaux et différents diamètres : 12, 16, 22, 28, 33, etc. Joints en outre mécaniques pour Sarlin®. Division des pompes de gaspilleur. Disponible dans divers matériaux : carbure de silicium-graphite, carbure de carbure-silicium de silicium ; combiné avec des élastomères d'EPDM et de FKM.
2. Les joints mécaniques sont disponibles pour différentes pompes de Gorman-Rupp® de références. Modèles spéciaux pour le transfert de l'eau propre, des eaux d'égout, de l'industrie pétrolière, de l'agriculture et d'autres.
GRN-38'1
3. Joints mécaniques pour des pompes de Fristam®. Éventail de modèles et de matériaux en diamètres les plus standard : 22,30 et 35 millimètres. Différentes possibilités d'assemblée pour les modèles de pompe les plus bien connus : Point de gel, FL et pi.
4. Le large éventail de joints mécaniques compatibles avec Flygt® et le Grindex® des pompes des eaux usées. Ces joints mécaniques sont caractérisés par leur installation facile et rapide, sans devoir apporter n'importe quelle modification à la pompe. Construit en acier inoxydable et en carbure de tungstène solide. Les outils spéciaux ne sont pas nécessaires pour leur installation.
5. Joints mécaniques pour des pompes d'EMU®. Elles obtiennent deux visages statiques et un visage tournant. Nous pouvons fournir le joint complet ou les visages disponibles.
6. Différentes conceptions des joints mécaniques pour les joints de pompes d'Ebara®, simples et doubles en carbure de carbure-silicium de combinaisons et oxyde de graphite-aluminium.
7. Joints mécaniques pour tous les types de pompes de Calpeda® : pompes centrifuges, à plusieurs étages, submersible. Différents modèles des joints mécaniques en un large éventail de matériaux.
8. Joints mécaniques compatibles pour des pompes d'APV®, parmi elles : Puma, ZMA, ZMB, ZMD, ZMS, ZMH, ZMK. Rosista® et Pasilac®, W et W+. Quelques conceptions avec le ressort de vague comme les joints spéciaux pour des pompes et Crepaco Line® propre d'APV Howard®. Tous ont été fabriqués en matériaux appropriés au travail avec des fluides tels que les jus, le lait et des boissons en général.
Fixation et directions d'application des joints mécaniques
1. Joint mécanique approprié choisi pour assortir les matériaux selon des conditions de travail et l'équipement d'ordinateur central. |
2. La déviation temporaire radiale pour l'axe (douille d'axe) du joint mécanique installé sera 0.04mm par maximum tandis que la valeur axiale de mouvement du rotor sera pas plus de 0.1mm. |
3. La couverture de joint (ou la couverture d'axe) de l'anneau stationnaire des joints mécaniques installés, le degré vertical du visage de joint devrait être 0.04mm par maximum. |
4. En installant les joints mécaniques, l'axe (douille d'axe), la chambre de joint, le visage de joint aussi bien que le joint mécanique doivent être nettoyés afin de garder de n'importe quel milieu à sceller la cloison. |
5. En donnant le milieu plus de la température élevée ou basse, avec le milieu qui est le feu facile de crochet, facile pour l'explosion. Des normes relatives de joint mécanique doivent être mentionnées prennent des mesures appropriées comme éteignent, rinçage, coolong et filtrer. |
6. La lubrification d'Appropricate doit être choisie quand le joint mécanique est installé. La taille d'acompte du joint mécanique doit être garantie à l'instruction d'acompte. |
7. Avant que la machine démarre fonctionner, le compartiment hermétique sera plein de moyen et sera bien lubrifié. Le frottement sec qui peut mener aux dommages de l'herméticité est strict interdit. |
